Soluciones de detección del proceso de fabricación de baterías de litio cúbicas

La fabricación de baterías de iones de litio Requiere un entorno altamente controlado, protocolos de seguridad estrictos y mecanismos sólidos de garantía de calidad en cada etapa de la producción.

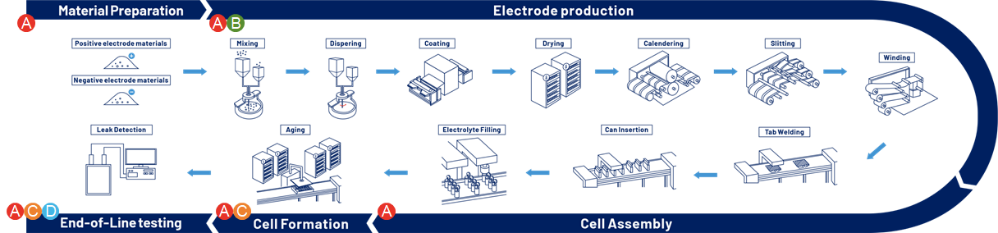

El proceso se divide típicamente en cinco pasos centrales:

• Paso 1: Preparación material

• Paso 2: Fabricación de electrodos

• Paso 3: Asamblea de celda

• Paso 4: Formación y envejecimiento

• Paso 5: Pruebas finales

En cada una de estas etapas, la integración de soluciones de monitoreo del aire ambiental, monitoreo de seguridad y monitoreo de calidad de procesos garantiza no solo la consistencia y seguridad del producto, sino también la eficiencia operativa y el cumplimiento de los estándares regulatorios.

Producción de la batería de litio Monitoreo de las demandas en cada fase

En cada etapa de fabricación de baterías de iones de litio Realizado en salas blancas, sEl monitoreo y el control tringentes son cruciales para ensurE Sala limpiaCumplimiento,Calidad del producto, seguridad y eficiencia operativa.

En la etapa de preparación del material, las partículas en el aire y la humedad afectan significativamente la reactividad y dispersión de los materiales.Simultáneamente,Al manipular cátodos de alto Níquel o ánodos a base de silicio En elEtapa de preparación del material, la humedad del rastro puede conducir a la oxidación O AGLOMERACIÓN, Influyendo en la calidad del producto. Por lo tanto, MOnitoring los niveles de humedad traza y el mantenimiento de la humedad estable son fundamentales para prevenir la inestabilidad del material y garantizar las condiciones óptimas para el procesamiento.

Durante la etapa de fabricación de electrodos, La N-Methyl-2-pyrrolidone (NMP) se usa comúnmente como disolvente en el procesamiento de lechadas. Sin Embargo, NMP es altamente volátil e inflamable, lo que presenta importantes riesgos de seguridad. Es necesario un monitoreo continuo de la concentración de vapor de NMP para evitar riesgos de incendio o toxicidad.

En la etapa de ensamblaje de celdas, la fuga de electrolitos es un riesgo crítico, especialmente cuando el electrolito es corrosivo y volátil. Cualquier fuga puede provocar incendios, corrosión u otros problemas de seguridad, por lo que es vital implementar sistemas de detección de fugas para identificar y mitigar los riesgos con prontitud. Además, mantener un ambiente limpio durante el ensamblaje de las celdas es crucial para evitar la contaminación y garantizar la precisión requerida para la producción de alta calidad. El ensamblaje de la batería también implica peligros potenciales, como micro cortocircuitos o sobrecalentamiento localizado, que pueden provocar eventos térmicos fuera de control.MOnitoring para gasesIncluyendoEl humo, el monóxido de carbono y el electrolito vaporizado son necesarios para detectar los primeros signos de inestabilidad térmica, lo que permite una intervención rápida y mantiene la seguridad.

La etapa de formación y envejecimiento es una de las fases de mayor riesgo en la fabricación de baterías debido al calor, la expansión del gas y la tensión estructural que ocurren cuando la batería se carga por primera vez. El monitoreo de las emisiones de gases, incluidos los vapores de humo, monóxido de carbono y electrolitos, es esencial para detectar comportamientos anormales y prevenir posibles incidentes. La detección temprana de cualquier liberación de gas puede servir como una señal de advertencia de fuga térmica, lo que permite una respuesta rápida y una mitigación de riesgos. Para minimizar los riesgos de accidentes, sistemas eficaces de extinción de incendios y monitoreo de peligrosDeberíaSer TomadaDurante el THEEtapa de formación y envejecimiento.

YoN la etapa de prueba final, las baterías se someten a rigurosas inspecciones para garantizar la calidad y la seguridad. La detección de fugas sigue siendo una parte vital del proceso, lo que confirma que ninguna fuga de electrolitos compromete la integridad de la batería.TEl monitoreo fuera de control hermal puede ayudar en el análisis de la causa raíz de lo anormalBateríaCélulas, mejorando la trazabilidad y permitiendo el refinamiento continuo del proceso.

Soluciones de detección del proceso de fabricación de baterías de litio cúbicas

Para satisfacer las demandas de monitoreo en cada fase de fabricación de baterías de litio, Cubic, un fabricante líder de sensores de gas y analizadores de gas, ha apalancado sus tecnologías maduras de dispersión de luz, NDIR, TDLAS, MEMS MOX, MEMS conductividad térmica y láser Raman, para desarrollar un producto completoCartera Para que el proceso de fabricación de la batería de litio se dé cuentaAmbiental Monitoreo de la calidad del aire, monitoreo de procesos y calidad, yFabricación Monitoreo de seguridad.

Monitoreo de la calidad del aire ambiental

El monitoreo de la calidad del aire ambiental es esencial en la producción de baterías de iones de litio para garantizar la integridad del material, la seguridad del trabajador y la precisión del proceso. Controlar el aireCalidad del Aire incluyendoPartículas, humedad YTemperatura,Previene la contaminación, la inestabilidad química y los peligros de seguridad, Y TambiénEl monitoreo de la calidad del aire garantizaSala limpiaCumplimiento de las normas reglamentarias, apoya la producción de alta calidad y mejora la seguridad operativa en todas las etapas del proceso de fabricación.

Para monitorear y controlar la ECalidad del Aire nvironmental En la fabricación de la bateríaMedio ambiente En el tiempo,CúbicoAdoptadoSu tecnología madura de dispersión de luz para desarrollarUnSerie De contadores de partículas ópticas aplicadas paraPartícula Monitoreo en los entornos de fabricación de salas blancas, Que monitorea el número de partículas suspendidas de varios tamaños en el aire por unidad de volumen en la sala blanca en tiempo real.

Los contadores de partículas ópticas en línea cúbicas OPC-6303DS/OPC-6510DS/OPC-6511DS utilizan el Módulo de Identificación inteligente de fuente de polvo único de Cubic, que ofrece una tasa de identificación de partículas de alta eficiencia y precisión de detección. El sensor de flujo de gas ultrasónico incorporado permite 28,3 L de muestreo de corriente constante y estabilidad excepcional de los datos a largo plazo. Contadores de partículas ópticas cúbicasEstán diseñados conUna pantalla táctil de 3,5 pulgadas para mostrar la información del tamaño de las partículas y las indicaciones de alerta. Cuando las partículas alcanzan el umbral predefinido, el timbre incorporado sonará una alerta, lo que puede ser útil para monitorear en salas blancas de fabricación de paneles. El muestreo del ventilador de la turbina de bajo ruido permite un monitoreo continuo con alta estabilidad y una larga vida útil. También está destinado a cumplir con los requisitos de IS014644-1:2015, la versión actualizada de los estándares GMP, JF1190-2008 y GB/T6167-2007, por lo que es generalmente aplicable en la configuración de la sala blanca de la Clase 100, clase 1000, Clase 10.000 y Clase 100.000.

Además,Tecnología TDLAS apalancada cúbica para desarrollar un sensor de rastreo de humedad para el monitoreo del nivel de humedad y tecnologías MOX NDIR y MEMS para termostato HVAC para el control de calidad del aire interior.SePermite el monitoreo en tiempo real de los niveles de COde, VOC y PM2.5, lo que empoderaSala limpiaSistemas HVAC para ajustar dinámicamente el flujo de aire, optimizar la ventilación y mantenerNivel de partícula interior...

Monitoreo de calidad y procesos

En el proceso de producción de baterías de litio, el monitoreo de la fuga de electrolitos y la fuga térmica es crucial. Los electrolitos generalmente contienen disolventes orgánicos inflamables y tóxicos y sales de litio. Una vez filtrada, no solo amenazará la salud del personal y el equipo del taller, sino que también puede causar graves accidentes de seguridad como incendios y explosiones. Al mismo tiempo, la fuga térmica a menudo es inducida por anomalías menores. Si hay una falta de un monitoreo efectivo, tendrá consecuencias catastróficas. Por lo tanto, desplegar PRocosidad yQLa ualidadMOnitoring Para EElectrolitos Las fugas y la fuga térmicaCon eficaciaEEl riesgo de accidentes, garantizar la seguridad del personal y el medio ambiente, al tiempo que mejora el rendimiento de las líneas de producción para cumplir con las normas de seguridad cada vez más estrictas.

Cubic, aprovechando su plataforma de tecnología de sensores de gas integral, ha integrado de manera innovadora múltiples tecnologías, incluidos infrarrojos NDIR, MEMS MOX, Térmica Conductividad Y dispersión láser-para desarrollarUn conjunto deSensor de alerta temprana de fuga térmicaS... CUBic térmico fuera de controlSensorSSupervise eficazmente los indicadores clave lanzados antes de la fuga térmica de la batería de litio,IncluyendoCO2,H2,CO, temperatura, presión y partículas de aerosol. Las señales detectadas se transmiten a través de CAN bus al Battery Management System (BMS), proporcionando un mecanismo de advertencia confiable y oportuno para la prevención de la fuga térmica.

Simultáneamente, Cúbico aplicado su MaduroLáser RamanTecnología paraEl análisis de la fuga térmica en baterías de iones de litio. Como técnica de caracterización molecular altamente sensible, Laser RamanTecnologíaPermite el monitoreo en tiempo real de los cambios estructurales en los materiales de los electrodos, la descomposición de los electrolitos y las reacciones interfaciales bajo temperaturas elevadas o condiciones de falla. Durante las primeras etapas de la fuga térmica, la espectroscopia Raman puede detectar indicadores clave como COde, CO y cambios en la interfase de electrolitos sólidos (SEI), proporcionando conocimientos críticos sobre los procesos químicos que desencadenan la inestabilidad, Ofreciendo una poderosa herramienta para comprender la progresión de la fuga térmica y apoyando el desarrollo de materiales de batería más seguros y estrategias de gestión térmica.

Además, para garantizar la seguridad durante el proceso de fabricación de baterías de litio, es esencial tomar medidas efectivas para evitar fugas de electrolitos... Yo cúbico-Desarrollado Detector de fugas de electrolito de mano AM4210EsDiseñado con un LCD TFT, que no sólo puede detectar puntos de fuga, sino también cuantitativamente analizar la concentración de fuga en el entorno actual y presentar los datos de concentración actual.

FabricaciónSMonitoreo de afety

En la fabricación de baterías de litio, el monitoreo de seguridad es una prioridad crítica en procesos como el recubrimiento de electrodos, el ensamblaje de celdas y el llenado de electrolitos. Uno de los riesgos clave radica en el uso de NMP (N-Methyl-2-pyrrolidone), un disolvente volátil y tóxico que se aplica ampliamente durante la etapa de preparación y recubrimiento de la lechada. Las fugas de vapor de NMP no detectadas no solo representan serios peligros para la salud de los trabajadores, sino que también aumentan el riesgo de incendio y el incumplimiento normativo. El detector de fugas NMP de Cubic ofrece una alta sensibilidad y una respuesta rápida al gas NMP de baja concentración en tiempo real, lo que permite una alerta temprana y un control de ventilación eficaz para garantizar la seguridad ocupacional y la continuidad de la producción. Mientras tanto, en el procesamiento de polvo y las áreas de formación de baterías, el contador de partículas ópticas cúbicas a prueba de explosiones proporciona un monitoreo confiable de partículas en el aire incluso en entornos inflamables. Diseñado con carcasas con certificación ATEX y óptica antiestática, permite una medición precisa de la concentración PM en zonas peligrosas, lo que respalda la prevención del riesgo de explosión de polvo y el control de calidad de la sala blanca. Estos sensoresLas soluciones forman una parte esencial de un sistema de monitoreo de seguridad integrado, que protege la producción de baterías de litio con precisión y confiabilidad.

En la industria de la batería de litio, la necesidad de monitoreo de procesos es cada vez más prominente. El rendimiento, la vida útil y la seguridad de las baterías de litio se basan en un monitoreo preciso en todas las etapas del proceso de producción. Desde la selección de materias primas hasta el montaje de baterías, Cada paso requiere un estricto control del proceso para evitar posibles defectos o factores inseguros. A través de soluciones integrales de monitoreo, Cubic no solo mejora la eficiencia de producción y la calidad del producto, sino que también mejora en gran medida la seguridad y las capacidades de desarrollo sostenible de la industria de las baterías de litio.

Para obtener más detalles, visitehttps://en.gassensor.com.cn/ O póngase en contacto con nosotros Sales@gassensor.com.cn
